Детали систем вентиляции Дроссель-клапан круглый

Круглый стальной оцинкованный дроссель-клапан диаметром до 1250 мм

Дроссель-клапан круглый

Цена: от 350 руб. /шт.
Диаметр, мм
Толщина стали, мм
Количество (шт.):

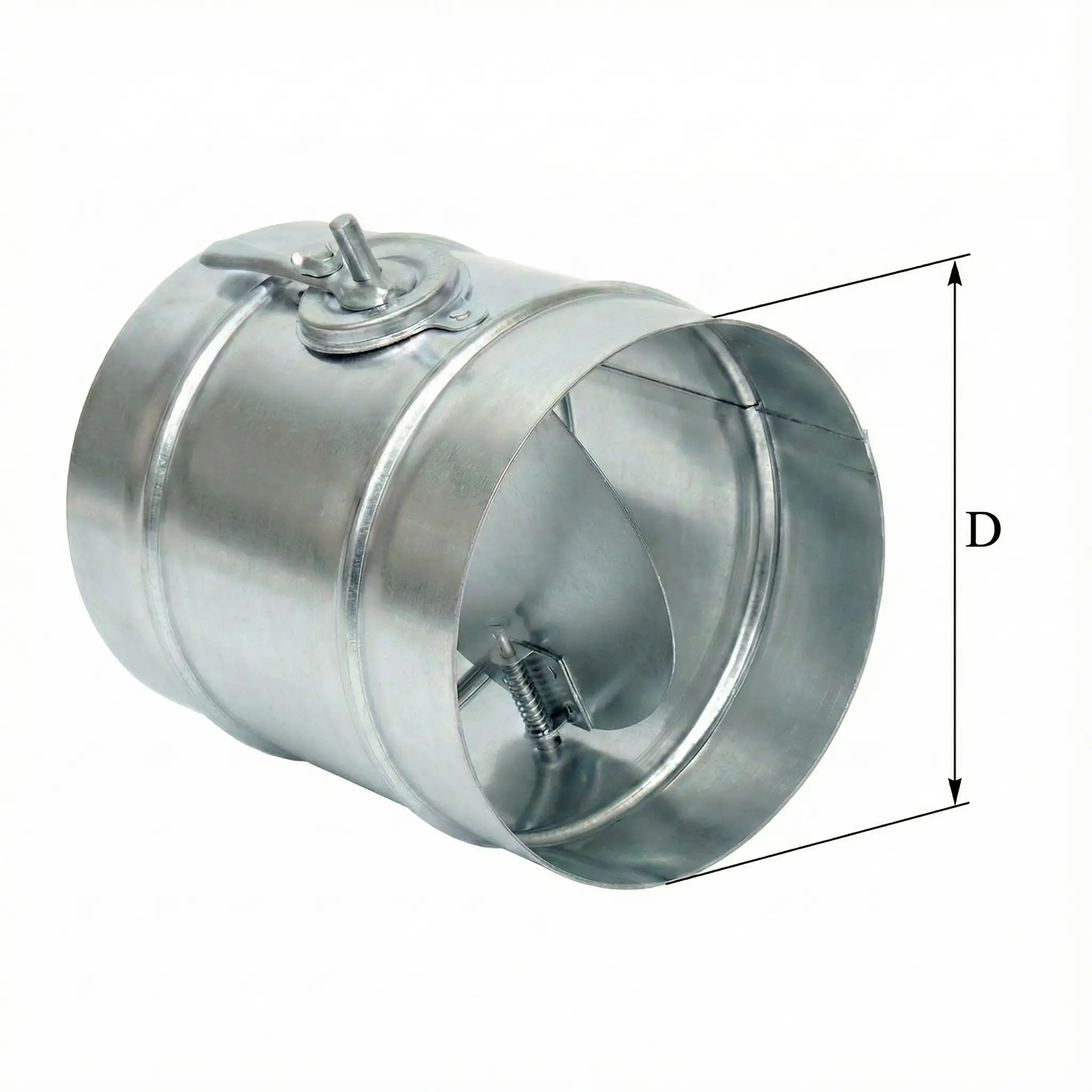

Круглый дроссель-клапан для вентиляции


Дроссель-клапаном называют специальное устройство, регулирующее расход воздуха и объем проходящих по сети вентиляции воздушных масс. Устанавливаются дроссель-клапаны в местах разветвления вентиляционных коммуникаций. Соединение с воздуховодами осуществляется ниппельным или фланцевым способом, при этом важно соблюдать полную герметичность.

Конструктивно дроссель-клапан представляет собой стальной корпус с расположенной внутри регулируемой заслонкой и ручкой, которая ей управляет. Поворачиваясь, заслонка может перекрыть движение потока воздуха или, в зависимости от положения, уменьшить его скорость и количество.

Данный дроссель-клапан имеет круглую форму и устанавливается в вентиляционных каналах круглого сечения.

Элементы вентиляционных систем

Совокупность устройств и механизмов в сети вентиляции включает в себя не только магистрали и фасонные изделия, но также целый ряд других элементов, выполняющих различные функции. Эксплуатация вентиляции должна быть эффективной, безопасной и комфортной. Для этого, в частности, требуется обеспечить:

  • Регулирование расхода воздуха в сети;
  • Контроль направления движения потока;
  • Звукоизоляцию и виброизоляцию.

Эти и другие задачи решают специальные детали систем вентиляции, которые устанавливаются в процессе монтажа всей системы. Каждому изделию отводится определенное место, предусмотренное заблаговременно составленным проектом.

В данном разделе представлены дефлекторы, зонты, гибкие вставки, шиберы, клапаны различных типов. Отличие фасонных изделий от данных деталей заключается в том, что первые призваны создать разветвленную сеть каналов, стыкуя друг с другом участки разных направлений и сечений.

При заказе товарных позиций в каталоге следует внимательно указывать требуемые размеры и параметры изделий, поскольку ошибочный подбор оборудования может повлечь за собой неисправности и сбои в работе вентиляции в будущем.

Дроссель-клапаны

Дроссель-клапан – это специальное устройство, регулирующее расход воздуха и объем проходящих по сети вентиляции воздушных масс. Конструктивно дроссель-клапан представляет собой стальной корпус с расположенной внутри регулируемой заслонкой и ручкой, которая ей управляет. Поворачиваясь, заслонка может перекрыть движение потока воздуха или, в зависимости от положения, уменьшить его скорость и количество.

Устанавливаются дроссель-клапаны в местах разветвления вентиляционных коммуникаций. Соединение с воздуховодами осуществляется ниппельным или фланцевым способом, при этом важно соблюдать полную герметичность.

Управлять положением заслонки можно как вручную, так и при помощи электропривода. Последний вариант особенно актуален тогда, когда дроссель-клапан расположен в труднодоступном месте. Кроме того, если управление вентиляционной сетью автоматизировано, клапан также может быть частью этой системы.

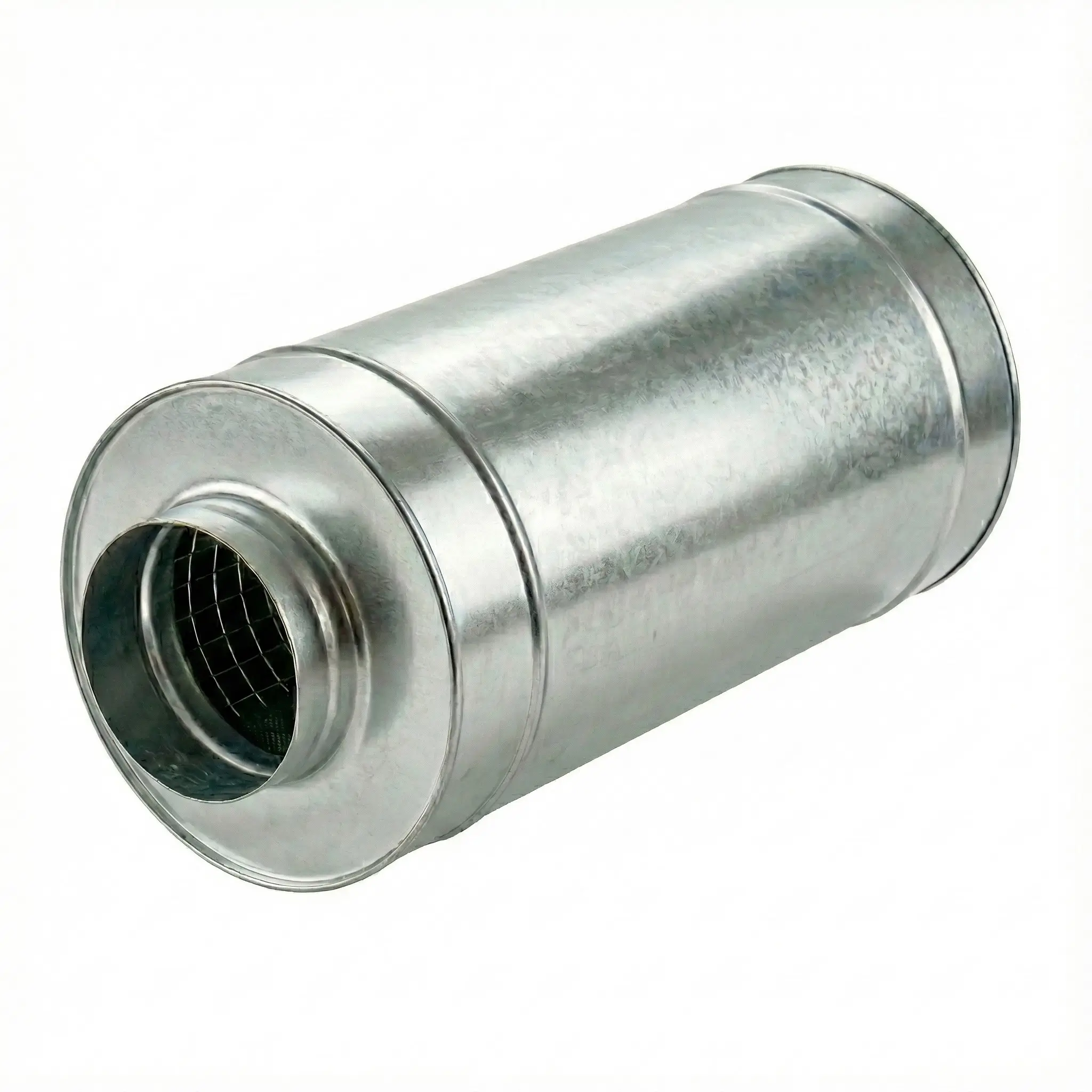

Шумоглушители

Данные устройства применяются для подавления шума в магистралях вентиляции воздуха. Они могут быть установлены на конце воздуховода; между воздуховодом и вентилятором; перед воздухораспределительным устройством. В некоторых случаях для повышения эффективности шумоглушители устанавливаются по обеим сторонам от источника звука.

Шумоглушители могут иметь разные характеристики и конструктивно различаются в зависимости от типа сечения воздуховода, в котором монтируются:

 - Шумоглушители для круглых воздуховодов представляют собой прямоугольный короб, с помещенными внутрь пластинами с звугопоглощающим материалом. Расстояние между пластинами может быть разным. Чем меньше размер ячеек, тем ниже уровень звука, однако, при этом повышаются потери давления воздуха.

 - Шумоглушители для прямоугольных воздуховодов представляют собой две вдетые друг в друга трубы круглого или прямоугольного сечения. Между ними размещается звукопоглощающий материал.

Гибкие вставки

Гибкие вставки позволяют снизить вибрационное воздействие, передающееся от работающего вентилятора в воздуховод. Это позволяет значительно поглотить вибрацию, испытываемую сетью воздуховодов. Также снижается общий уровень шума.

Гибкие вставки получили большое распространение в системах вентиляции различных типов. Чаще всего они применяются на промышленных производствах, где в работе вентиляции задействованы особо мощные вентиляторы, а также воздуховоды с большим диаметром сечения. При таких масштабах оборудования вибрация и шум могут быть очень сильными, поэтому их нужно снизить.

Конструктивно вставки состоят из фланцев, исполненных из оцинкованной стали, между которыми располагается прочный участок из текстильного материала. Тип такого материала может зависеть от температурных условий при работе вентиляции. Монтируются такие изделия обычно на выходе вентилятора или на всасывающем патрубке. Крепление осуществляется фланцевым способом или хомутами. Для герметичности дополнительно наносится слой уплотнителя.

По своим размерам гибкие вставки должны соответствовать типоразмерам вентиляторов и воздуховодов. Вставки могут круглыми или прямоугольными, в зависимости от типа сечения вентиляционного оборудования.

Зонты

Защитные зонты устанавливаются на концах наружных участков воздуховодов. Прикрывая выходное отверстие, они не позволяют атмосферным осадкам попадать внутрь вентиляционной сети.

Частицы дождя или снега не должны стекать внутрь воздуховодов, поскольку избыток влаги нежелателен для стали. Несмотря на то, что материал, из которого производятся воздуховоды и фасонные изделия, проходит процедуру цинкования для защиты от коррозии и ржавчины, все же следует избегать избыточной влажности.

Аналогично воздуховодам, зонты также могут быть круглыми и прямоугольными. Они монтируются с воздуховодами ниппельным соединением. Типоразмер зонтов определяется размером сечения в месте стыка - параметры стыкуемых воздуховода и зонта должны быть соразмерными. Козырек изделия может иметь различные габариты. Возможно изготовление как типовых, так и нестандартных зонтов.

Дефлекторы

По некоторым причинам в вентиляционных воздуховодах может снизиться тяга. Причиной могут быть разные факторы, например, погодные условия, атмосферные осадки, ветер, расположение выходной трубы и другие. Для решения этой проблемы специалисты устанавливают особое устройство - дефлектор. Он позволяет усилить тягу в вентиляционных каналах, тем самым повышая эффективность работы системы.

Обычно дефлектор монтируется на конце вытяжного воздуховода. Принцип действия заключается в том, что благодаря конструкции устройства отклоняются воздушные потоки, создаваемые ветром, и создается область пониженного давления. В зоне размещения дефлектора образуется вакуум, в результате чего поток воздуха поднимается вверх. Это позволяет заметно усилить тягу в каналах вентиляции.
